اسپلیتر فیبرنوری چیست ؟

از اسپلیتر فیبر نوری در پروژه های FTTX استفاده می شود. با استفاده از اسپلیترهای فیبر نوری است که دستگاه سوئیچ مرکزی جی پان (OLT) می تواند به مود های ONT مشترکین متصل شود.

قطعه ای پسیو و ساده است که یک سیگنال نوری را به n قسمت تقسیم کرده و شدت سیگنال را به 1/n تضعیف می کند.



بعنوان مثال، اگر 16 کاربر داشته باشیم، یک سیگنال نوری از OLT توسط فیبر نوری به نزدیکی محل مشترکین رسیده و وارد 1:16 می شود و به 16 قسمت تقسیم شده و هر کدام از مشترکین یک سیگنال با شدت 1/16 دریافت خواهند کرد.

اسپلیتر فیبرنوری

انواع اسپیلیتر فیبرنوری

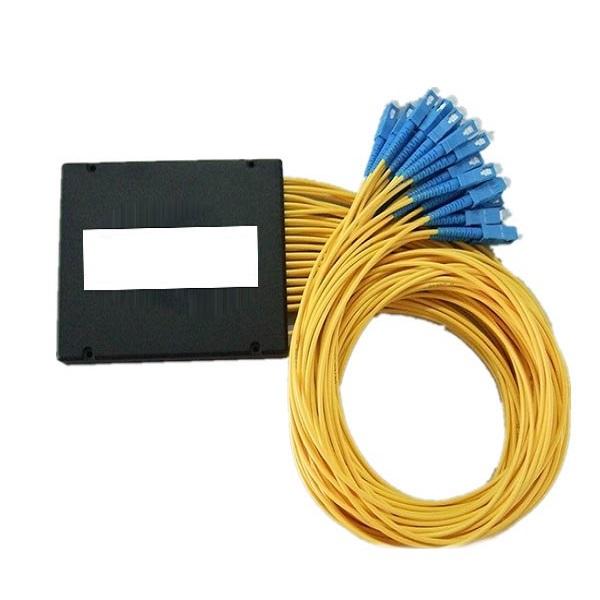

با کیس (رک مونت)، Mini Type ،ABS Type

کانکتور های اسپلیتر ها می توانند FC یا SC باشند. ولی SC محبوبیت بیشتری دارند.

انواع تقسیم اسپلیتر فیبر:

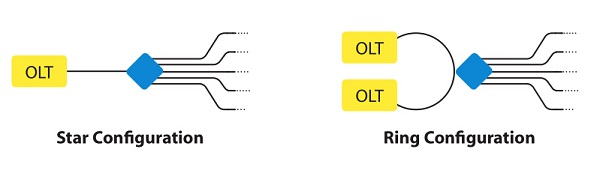

اسپلیتر یک به N برای شبکه های نوری پسیو ستاره و اسپلیتر های دو به N برای شبکه های نوری پسیو حلقه استفاده می شوند.

اسپلیتر فیبرنوری

فناوری ساخت

PLC و FBT

امروزه از FBT کمتر استفاده می شود، زیرا PLC دارای فناوری پیشرفته تری بوده و عدد تقسیم بالاتری را دارد. PLC مخفف Planar Lightwave Circuit می باشد.

مشاوره و خرید تجهیزات شبکه ، سرور، اکتیو، پسیو
شرکت توسعه شبکه آداک با بیش از 20 سال تجربه و سابقه فعالیت در زمینه فروش تجهیزات شبکه (اکتیو و پسیو)، سرورهای HPE و ملزومات ماشینهای اداری آماده مشاوره ، طراحی و خدمات مربوط به دیتاسنترها ، عرضه رک های دیجیتالی هوشمند مخصوص اتاق سرور، و خدمات کابل کشی طبق استاندارد BICSI و ، TIAتوسط تکنسین ها و مهندسین مجرب و با پشتوانه فنی بیش از ده ها قرارداد پشتیبانی نرم افزاری و سخت افزاری سازمانها، شرکت ها و کارخانجات صنعتی ایران، شما را تا مقصد پروژه همراهی خواهیم کرد. قبل از خرید با کارشناسان آداک در تماس باشید. شماره تماس 021-91303098 ده خط .



برخی از مطالب مرتبط:

تفاوت هارد ssd با m2 در چیست؟

پشتیبانی شبکه چیست و چه اهمیتی دارد؟

DNS چیست؟ چه کار می کند؟ چگونه تنظیم می شود؟

سوئیچ شبکه poe چیست؟

دلایل عدم شناسایی کارتریج در پرینتر چیست؟



ساختار داخلی

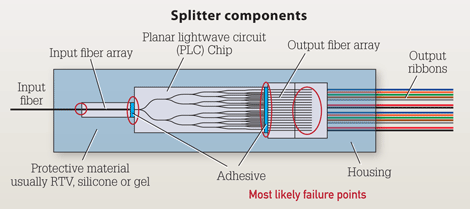

از سه قسمت تشکیل شده است: آرایه فیبر ورودی، آرایه فیبر خروجی و چیپ.

اسپلیتر فیبرنوری

افت سیگنال نوری

یک جدول وجود دارد که افت استاندارد اسپلیتر های مختلف را نشان می دهد. یک طراح شبکه های نوری پسیو باید حتما افت اسپلیتر را در طراحی خود مد نظر بگیرد تا در اجرای پروژه FTTH دچار مشکل نشود.

در جدول مشاهده می کنید که وقتی تقسیم دو برابر می شود، افت سیگنال 3db بیشتر می شود. بخاطر همین پیشنهاد می شود اسپلیتر ها را تا جایی که امکان دارد نزدیک محل مشترکین نصب کنند.

اسپلیتر فیبرنوری

تعیین کیفیت

پارامتر هایی مانند Insertion Loss و Return Loss در تعیین کیفیت اسپلیتر فیبرنوری باید بررسی شوند.
