آموزش اتصال به سوئیچ سیسکو

در این سری از آموزش سوئیچ سیسکو (آموزش اتصال به سوئیچ سیسکو)،ما قصد داریم اطلاعات بسیار کاربردی را به ساده ترین شکل ممکن به شما همراهان گرامی ارائه بدیم،بنابراین این بخش از آموزش رو اختصاص میدیم به آموزش اتصال به سوئیچ سیسکو….

آموزش اتصال به سوئیچ سیسکو ۲۹۶۰x و آشنایی با دستور show:

در این مطلب قصد داریم نحوه ی اتصال به سوئیچ سیسکو ۲۹۶۰x،و آشنایی مقدماتی با دستور Show و خروجی های آن را آموزش دهیم.

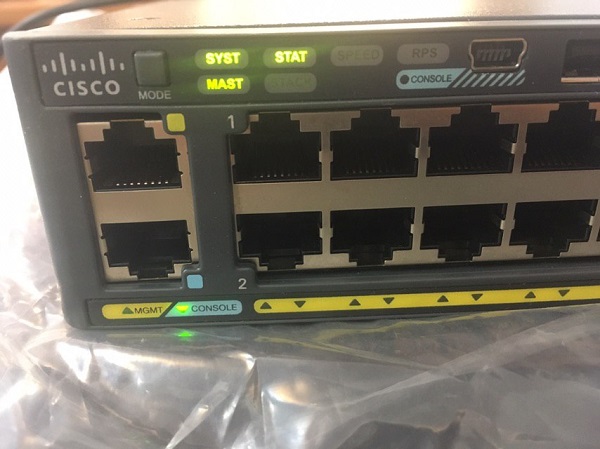

(همانطور که در تصویر زیر مشاهده می کنید، با استفاده از یک کابل usb console به سوئیچ سیسکو ۲۹۶۰x متصل می شویم)

آموزش اتصال به سوئیچ سیسکو



در سوییچ های قدیمی عموما با استفاده از کابل کنسول سریال به سوئیچ سیسکو متصل می شدند،اما در سوئیچ های سری جدید سیسکو عمدتا پورت کنسول usb تعبیه شده است.

اکثر لپ تاپ ها و PCها فاقد پورت COM یا سریال می باشند،یکی از دلایلی که از پورت usb console استفاده می کنیم نیز همین امر می باشد.

نحوه ی برقراری ارتباط با سوئیچ را از دید نرم افزاری مورد بررسی قرار می دهیم:

ابتدا نیاز است که درایور Cisco usb console را روی کامپیوتر نصب نماییم.

سپس با استفاده از نرم افزار Putty و از طریق گزینه ی Serial به سوئیچ سیسکو متصل می شویم،در ادامه دستورات Show و برخی زیر مجموعه ها یا Sub-command های آن مثل:

Show Version، Show Interfaces، Show clock و Show Inventory می باشد.
تمامی مراحل اتصال و گرفتن خروجی در کلیپ ابتدای مطلب نمایش داده شده است.
هم چنین لینک درایور و نرم افزار مورد نیاز نیز در انتهای آموزش قرار داده شده است.

بعد از متصل شدن به سوئیچ و ارتباط با سیستم عامل IOS،کلمه ی enable یا مخفف آن (en) را تایپ می کنیم تا وارد محیط Privilege exec شویم.

در این محیط می توانیم از دستور show استفاده نماییم:

⭐ اولین کامند مورد استفاده، show version می باشد.

خروجی این دستور شامل:

ورژن سیستم عامل سوئیچ سیسکو (IOS)
مدل دقیق سوئیچ
زمان Uptime یاروشن بودن
زمان آخرین ری استارت و شروع به کار سوئیچ
خلاصه ای از تعداد پورت ها و نوع آنها
آدرس MAC سوئیچ
پارت نامبر Power Supply
سریال نامبر Mother Board و Power Supply
سریال شاسی دستگاه می باشد.

موارد مورد استفاده:

می توانیم جهت اطمینان از صحیح بودن سریال سوئیچ،سریال مشاهده شده در خروجی این کامند را با سریال روش شاسی و کارتن مطابقت دهیم.

همچنین میتوانیم اطمینان پیدا کنیم که آیا،آخرین نسخه سیستم عامل IOS سیسکو که از طرف کمپانی ارائه شده است آیا بر روی سوئیچ وجود دارد یا خیر.

اگر پاسخ منفی است میتوانیم جهت اطمینان از اصل بودن سوئیچ سیسکو،آخرین ورژن IOS را دانلود کرده و بر روی سوئیچ نصب کنیم.

⭐ دومین کامند مورد استفاده show inventory میباشد.

خروجی این دستور خلاصه تر از Show Version است و شامل:

PID و VID سوئیچ سیسکو سریال نامبر شاسی و اصلی سوئیچ سیسکو می باشد.

مشاوره و خرید تجهیزات شبکه ، سرور، اکتیو، پسیو
شرکت توسعه شبکه آداک با بیش از 20 سال تجربه و سابقه فعالیت در زمینه فروش تجهیزات شبکه (اکتیو و پسیو)، سرورهای HPE و ملزومات ماشینهای اداری آماده مشاوره ، طراحی و خدمات مربوط به دیتاسنترها ، عرضه رک های دیجیتالی هوشمند مخصوص اتاق سرور، و خدمات کابل کشی طبق استاندارد BICSI و ، TIAتوسط تکنسین ها و مهندسین مجرب و با پشتوانه فنی بیش از ده ها قرارداد پشتیبانی نرم افزاری و سخت افزاری سازمانها، شرکت ها و کارخانجات صنعتی ایران، شما را تا مقصد پروژه همراهی خواهیم کرد. قبل از خرید با کارشناسان آداک در تماس باشید. شماره تماس 021-91303098 ده خط .



برخی از مطالب مرتبط:

آموزش تبدیل چاپگر معمولی به وایرلس

آموزش گام به گام طریقه پرینت رنگی گرفتن از عکس

آپدیت ios سوئیچ سیسکو ۲۹۶۰

آموزش نحوه محاسبه subnet mask

اتصال پرینتر بی سیم به گوشی های هوشمند و تبلت ها



موارد مورد استفاده:

هنگامی که می خواهیم لایسنس سوئیچ سیسکو را خریداری و نصب نماییم،اطلاعات خروجی این کامند مورد استفاده قرار می گیرند.

VID درج شده در قسمت انتهایی بدنه ی سوئیچ بایستی با VID مشاهده شده در این کامند یکسان باشد.
⭐ دستور بعدی show ip interface brief می باشد.

این دستور موارد زیر را نمایش میدهد:

تمامی پورت ها و Interfaceهای فیزیکی (سخت افزاری)
تمامی VLAN های ساخته شده بر روی سوئیچ سیسکو

⭐ با استفاده از دستور show clock نیز می توانیم:

ساعت تنظیم شده ی فعلی و تاریخ را مشاهده کنیم.

⭐ کامند بعدی که به دفعات مورد استفاده قرار می گیرد، show interfaces است.

خروجی این دستور تقریبا همانند show ip interface brief می باشد،با این تفاوت که اطلاعات خیلی کامل تر و جامع تری در رابطه با پورت های سوئیچ در اختیار ما قرار می دهد مثل:

پارامتر های MTU و Bandwidth (BW)،
تاخیر یا delay،
الگوریتم صف (queue) را نیز می توانیم برای هر پورت مشاهده نماییم

⭐ دستور بعدی show flash می باشد.

این کامند، اطلاعات موجود بر روی حافظه ی flash سوئیچ سیسکو را نمایش می دهد اطلاعاتی مثل:نام فایل، حجم آن، تاریخ ایجاد آن و دسترسی های موجود بر روی هر فایل را می توانیم مشاهده نماییم.

در کل جهت آشنایی کامل تر با sub-command های دستور show،می توانیم (?show) را تایپ کنیم تا راهنمایی کلی در رابطه با هر دستور برای ما لیست شود.

⭐ دستور بعدی show running-config می باشد.

این دستور موارد زیر را نمایش میدهد:

اطلاعاتی در رابطه با تنظیمات موجود بر روی running-config سوئیچ سیسکو،
به عنوان مثال سیستم عاملی که هم اکنون در حال اجرا است،
(ممکن است چندین سیستم عامل روی سوئیچ داشته باشیم اما فقط یکی از آن ها در حال اجرا باشد)
خلاصه وضعیت STP و نام پورت ها

در پایان:در انتها برای خروج از مُد Privilege exec و برگشت به user exec دستور exit را تایپ می کنیم.

در این مطلب سعی کردیم آموزش های اولیه در رابطه با دستور show،چگونگی استفاده از آن ها در هنگام خرید سوئیچ سیسکو را به شما عزیزان آموزش دهیم.
