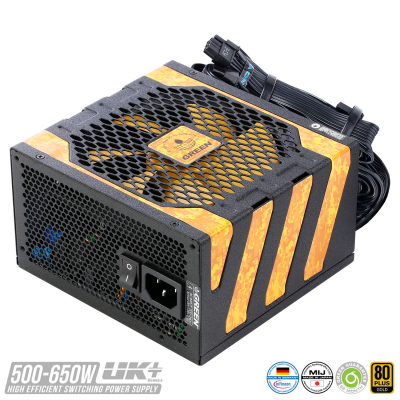

GP550A-UK Plus

تماس بگیرید

مقایسه

توضیحات

منابع تغذیه سری +UK گرین مدرن ترین پاورهای گیمینگ میان رده حال حاضر گرین محسوب می شوند. بازدهی مصرف انرژی بالا مطابق با 80PLUS GOLD، عملکرد فوق العاده کم صدا، پروتکشن های ایمنی کامل، 62 ماه گارانتی، ابعاد بسیار کم حجم و کابل‌های خروجی تماماً فلت از بارز ترین خصوصیات این سری محسوب می شوند.

  • طراحی ظاهری بسیار زیبا و چشم نواز با سبک نظامی
  • مناسب برای کاربردهای گیمینگ و استفاده به صورت 24/7
  • قابلیت ارائه حداکثر توان خروجی حتی در دمای محیط حداکثر 45°C
  • توپولوژی مدرن Half-Bridge به همراه مبدل تانک رزونانس (LLC Resonant) در بخش اولیه
  • توپولوژی مبدل‌های DC-DC به همراه یک‌سوسازی هم‌گام (Synchronous Rectification) در بخش ثانویه
  • مجهز به ماسفت های آلمانی (Infineon) فوق‌العاده پربازده و (Low-RDS(on نسل سوم OptiMOS
  • مجهز به تمامی پروتکشن های ایمنی در کنار عملکرد به‌مراتب سریع‌تر و دقیق‌تر
  • Voltage Regulation کمتر از %2.5 برای شاخه‌های خروجی 3.3V, +5V+ و 12V+
  • بهره‌مندی از خازن‌ های 105°C در تمامی بخش ها و خازن های ژاپنی در بخش اولیه
  • ریپل و نویز ولتاژ شاخه‌ 12V+ خروجی حداکثر یک چهارم استانداردهای جهانی
  • فن فوق‌العاده کم صدا مجهز به یاتاقان از نوع (FDB (Fluid Dynamic Bearing
  • بازدهی مصرف انرژی (Efficiency) حداکثر %92.5 فراتر از گواهینامه 80Plus GOLD
  • کابل‌های خروجی تماماً فلت
  • 62 ماه گارانتی و 10 سال خدمات پس از فروش

منابع تغذیه سری +UK گرین مدرن ترین پاورهای گیمینگ میان رده حال حاضر گرین محسوب می شوند. بازدهی مصرف انرژی بالا مطابق با 80PLUS GOLD، عملکرد فوق العاده کم صدا، پروتکشن های ایمنی کامل، 62 ماه گارانتی، ابعاد بسیار کم حجم و کابل‌های خروجی تماماً فلت از بارز ترین خصوصیات این سری محسوب می شوند.

  • طراحی ظاهری بسیار زیبا و چشم نواز با سبک نظامی
  • مناسب برای کاربردهای گیمینگ و استفاده به صورت 24/7
  • قابلیت ارائه حداکثر توان خروجی حتی در دمای محیط حداکثر 45°C
  • توپولوژی مدرن Half-Bridge به همراه مبدل تانک رزونانس (LLC Resonant) در بخش اولیه
  • توپولوژی مبدل‌های DC-DC به همراه یک‌سوسازی هم‌گام (Synchronous Rectification) در بخش ثانویه
  • مجهز به ماسفت های آلمانی (Infineon) فوق‌العاده پربازده و (Low-RDS(on نسل سوم OptiMOS
  • مجهز به تمامی پروتکشن های ایمنی در کنار عملکرد به‌مراتب سریع‌تر و دقیق‌تر
  • Voltage Regulation کمتر از %2.5 برای شاخه‌های خروجی 3.3V, +5V+ و 12V+
  • بهره‌مندی از خازن‌ های 105°C در تمامی بخش ها و خازن های ژاپنی در بخش اولیه
  • ریپل و نویز ولتاژ شاخه‌ 12V+ خروجی حداکثر یک چهارم استانداردهای جهانی
  • فن فوق‌العاده کم صدا مجهز به یاتاقان از نوع (FDB (Fluid Dynamic Bearing
  • بازدهی مصرف انرژی (Efficiency) حداکثر %92.5 فراتر از گواهینامه 80Plus GOLD
  • کابل‌های خروجی تماماً فلت
  • 62 ماه گارانتی و 10 سال خدمات پس از فروش

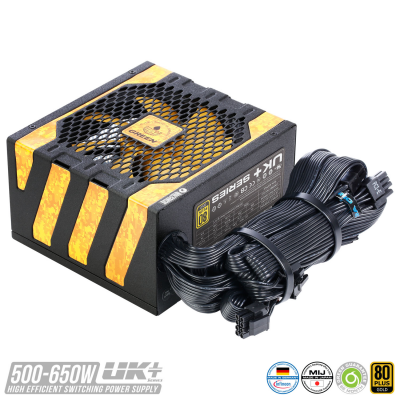

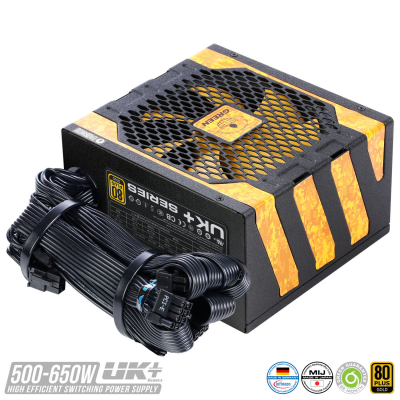

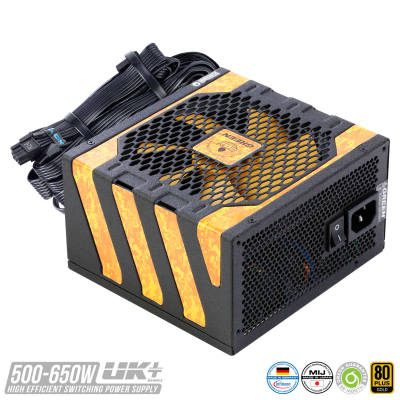

طراحی ظاهری خاص و چشم نواز به سبک نظامی

خاص باشید!

طراحی ظاهری بسیار زیبا و چشم نواز پاورهای سری UK PLUS گرین با سبک و سیاق نظامی، مطابق با سلایق گیمرها در نظر گرفته شده است. این ویژگی بدون شک یکی از نقاط عطف افزایش جذابیت سیستم گیمینگ شما محسوب خواهد شد.

طراحی کم حجم جهت اشغال فضای کمتر

به لطف طراحی مدرن و بهینه سازی شده پاورهای سری UK PLUS، طول این سری از پاورهای گرین به حداکثر 140mm رسیده است. این امر سبب افزایش سازگاری این سری با کیس های با فضای محدود نظیر مدل‌های Micro-ATX و پلتفرم‌های HTPC شده است.

بازدهی مصرف انرژی (Efficiency) مطابق با استاندارد 80Plus GOLD

برخورداری از مدرن‌ترین توپولوژی‌های روز در بخش‌های اولیه و ثانویه در کنار قطعات فوق‌العاده باکیفیت در ساخت پاورهای UK PLUS سبب شده تا بازدهی مصرف انرژی نسل دوم این پاورها به حداکثر حدود %92.5 برسد. این میزان بازدهی باعث کاهش مصرف انرژی و هزینه های برق مصرفی، عملکرد بسیار خنک، نویز صوتی بسیار پایین و افزایش محسوس طول عمر این سری از پاورها شده است.

کابل‌های خروجی تماماً فلت + ضخامت 16AWG

در پاورهای سری UK PLUS تمامی کابل‌های خروجی از نوع فلت با رنگ سرتاسر مشکی در نظر گرفته شده است. کابل‌های فلت نسبت به انواع متداول انعطاف پذیرترند و همین امر کابل کشی قطعات را آسان‌تر کرده و سبب زیبایی بیشتر اسمبل سیستم خواهد شد. همچنین برخی خروجی های PCI-E پاورهای سری UK PLUS به کابل با ضخامت 16AWG مجهز شده اند. این کابل ها نسبت به نمونه های 18AWG بیش از %40 ظرفیت بیشتری در عبور جریان (بیش از 10A) دارند. نتیجه این امر افت ولتاژ و تلفات کمتر خواهد بود که افزایش بازدهی مصرف انرژی و کاهش حرارت کابل ها را به همراه خواهد داشت.

توپولوژی Half-Bridge در بخش اولیه

به لطف توپولوژی مدرن و بسیار پربازده Half-Bridge در کنار مبدل LLC Resonant که باعث نرم شدن شکل موج سوئیچینگ (Soft Switching) و تحقق عملی Zero Voltage Switching در بخش ورودی می‌شود، حامل‌های EMI، RF و تلفات سوئیچینگ در ورودی کاهش یافته و بازدهی مصرف انرژی (Efficiency) به طرز محسوسی افزایش می‌یابد.

مبدل تانک رزونانس (LLC Resonant)

مبدل‌ تانک رزونانس (LLC Resonant) این امکان را فراهم می‌سازند تا سرعت Switching ماسفت های بخش ورودی به‌مراتب بالاتر از توپولوژی‌های نسل قبل باشد. این امر در عمل و به‌خصوص در وضعیت بی‌باری باعث افزایش محسوس بازدهی مصرف انرژی (Efficiency) خواهد شد.

عملکرد به‌مراتب دقیق‌تر پروتکشن های ایمنی

تراشه Supervisor در منابع تغذیه سوئیچینگ مدرن، مهم‌ترین بخش ناظر بر تمامی فعل و انفعالات انجام شده در آن محسوب می‌شود. در پاورهای سری UK PLUS از تراشه Supervisor به‌مراتب مدرن‌تر و دقیق‌تر نسبت به مدل‌های نسل قبل استفاده شده و سفارشی سازی‌های انجام شد ه در بایاسینگ آن، در عمل محدوده به‌مراتب تنگ‌تر و دقیق‌تر برای کنترل پروتکشن های OCP,OPP و OTP فراهم کرده است.

پروتکشن های ایمنی کامل در بخش ورودی و خروجی

منابع تغذیه سری UK PLUS دقیقاً همانند مدل‌های رده‌بالا و گران‌قیمت در هر دو بخش ورودی و خروجی از تمامی پروتکشن های ایمنی پشتیبانی می‌کنند. کامپوننت هایی نظیر (MOV (Metal Oxide Varistor و NTC Thermistor در کنار فیلتر کارآمد و دو لایه EMI در بخش ورودی این سری را در برابر حامل‌های RF ، هارمونیک‌های مزاحم، Spike های لحظه ای و جریان هجومی اولیه بیمه کرده است. در بخش خروجی نیز به لطف تراشه Supervisor جدید و بهینه سازی های انجام شده جهت پیکربندی دقیق این تراشه، تمامی پارامترهای خروجی نظیر ولتاژ، جریان و حرارت به صورت برخط و لحظه ای بررسی و در صورت خارج شدن هر یک از مقادیر از محدوده تعیین شده، جهت حفظ سلامتی پاور و قطعات در سریع‌ترین زمان ممکن دستور خاموشی پاور صادر می‌شود.

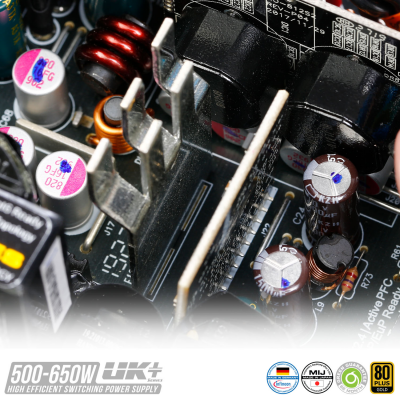

توپولوژی مبدل‌های DC-DC به همراه یک‌سوسازی هم‌گام در بخش ثانویه

پاورهای سری UK PLUS در بخش ثانویه از جدیدترین و مدرن‌ترین طراحی حال حاضر یعنی مبدل‌های DC-DC به همراه یک‌سوسازی هم‌گام (Synchronous Rectification) بهره می‌برد. در این تکنیک دیگر در بخش خروجی از دیودهای شاتکی خبری نیست و به‌طور کامل Power MOSFET ها جای آن‌ها را گرفته‌اند. همچنین به‌واسطه تعبیه مبدل‌های DC-DC در این بخش، ولتاژ هر یک از شاخه‌های اصلی خروجی (12V,+5V,+3.3V+) به‌صورت کاملاً مستقل ساخته و پرداخته می‌شود. این امر در عمل باعث تثبیت بیش از پیش سطح ولتاژ شاخه‌های نام برده در وضعیت‌های Cross Load (توزیع نامتوازن بار بر روی شاخه‌های خروجی)، Zero Load (وضعیت کاملاً بی‌باری) و اضافه شدن پروتکشن NLO به قابلیت‌های این سری از منابع تغذیه شده است.

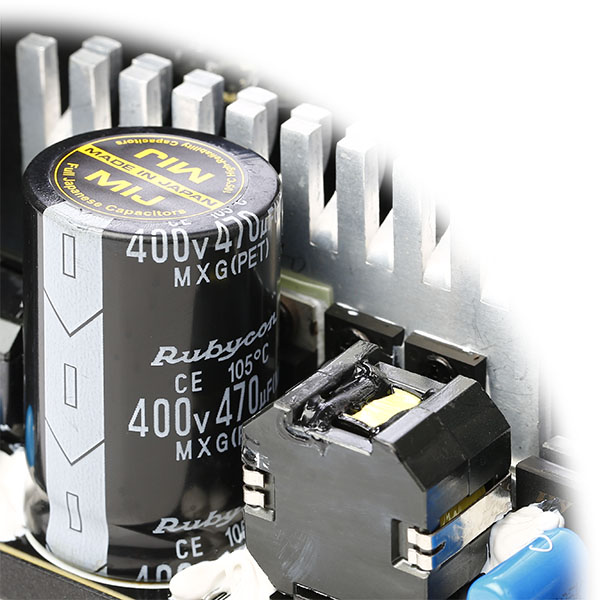

خازن‌ الکترولیت ژاپنی از نوع 105°C در بخش اولیه

در بخش اولیه منابع تغذیه سری UK PLUS از خازن‌ الکترولیتی ژاپنی با قابلیت کارکرد در دمای 105°C استفاده شده است. این خازن‌ها در مقایسه با خازن‌های مشابه تایوانی از نوع 85°C بیش از 4 برابر عمر بیشتری دارند و به‌صورت محسوس در برابر ریپل جریان مقاومت بیشتری دارند.

عملکرد پایدار حتی در دمای محیط 45°C درجه سانتی گراد

طراحی مدرن بهینه سازی شده و برخورداری از متریال و قطعات باکیفیت در کنار سیستم کولینگ کارآمد و هوشمند باعث شده تا منابع تغذیه سری UK PLUS گرین حتی در دمای محیط 45°C درجه سانتی گراد نیز امکان ارائه توان نامی خود را به صورت کاملاً پایدار و تضمین شده داشته باشند.

حداکثر ریپل ولتاژ شاخه‌+12V  معادل یک چهارم استانداردهای جهانی

ریپل و نویز خروجی یکی از مهم‌ترین عوامل در کاهش عمر مفید پاور و تجهیزات متصل شده به آن محسوب می‌شود. ریپل ولتاژ شاخه‌ +12V خروجی پاورهای سری UK PLUS به‌واسطه توپولوژی مدرن پیاده سازی در بخش اولیه و ثانویه حداکثر یک چهارم سخت‌گیرانه‌ترین و جدیدترین استاندارد پاورهای ATX است. همین امر خلوص بالای ولتاژ این شاخه و پایداری آن را حتی در سخت‌ترین شرایط تضمین می‌کند.

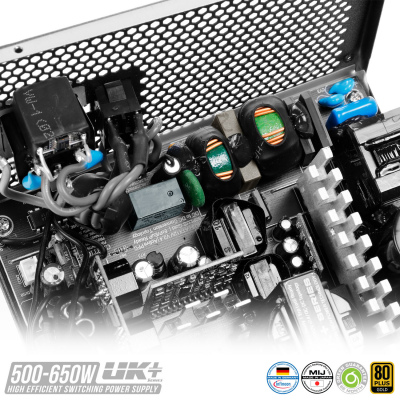

فیلتر دو مرحله ای EMI در بخش ورودی + مدار کارآمد کنترل جریان هجومی

به لطف فیلترینگ دو مرحله ای و کامل در بخش ورودی پاورهای سری UK PLUS، حامل های EMI/RFI ایجاد شده توسط ماسفت ها و سوئیچ های بخش ورودی تحت هیچ شرایطی به شبکه انتقال و توزیع برق شهر نفوذ نخواهند کرد. همچنین به واسطه دو قطعه NTC Thermistor و (MOV (Metal Oxide Varistor تعبیه شده در این بخش، پاورهای سری UK PLUS در برابر جریان های هجومی اولیه (Inrush Current) و Spike های شدید ولتاژ برق شهر بیمه شده اند. علاوه بر این مدار کنترل جریان هجومی در پاورهای سری UK PLUS همانند پاورهای رده بالا به رله اتصال کوتاه مجهز شده است. این رله بلافاصله پس از پایان جریان هجومی با اتصال کوتاه NTC Thermistor تلفات توان مصرفی را به حداقل می رساند.

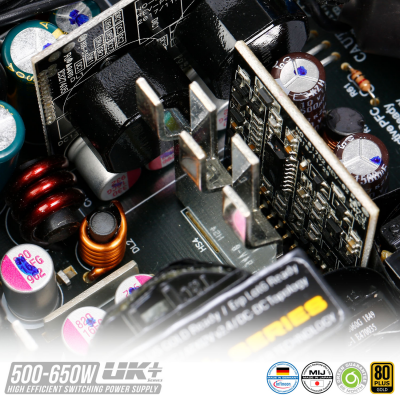

ماسفت های مدرن، پربازده و (Low-RDS(on نسل سوم OptiMOS

منابع تغذیه UK Plus بخش عمده‌ای از بازدهی مصرف انرژی فوق‌العاده بالای خود را مدیون ماسفت های آلمانی (ساخت کمپانی Infineon) فوق‌العاده پرسرعت در امر سوئیچینگ، Low-RDS و با جریان نشتی فوق‌العاده پایین در بخش ثانویه خود هستند. این امر در نهایت باعث عملکرد فوق‌العاده خنک‌تر و تضمین عمر بسیار بالای این سری از پاورهای گرین شده است.

* عکس مربوط به مدل GP650A-UK PLUS می باشد

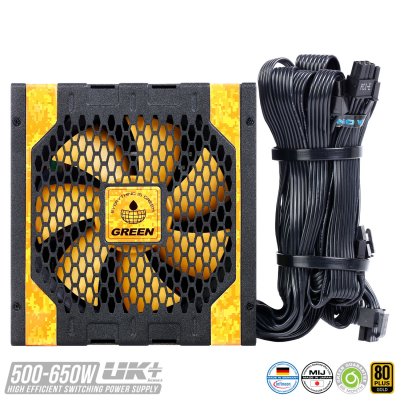

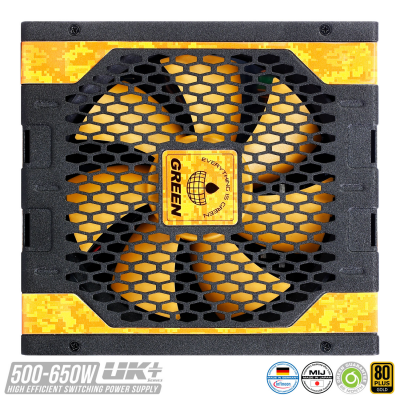

فن فوق‌العاده کم صدا مجهز به یاتاقان از نوع FDB (Fluid Dynamic Bearing)

پاورهای سری UK PLUS به فن‌ 120mm بسیار باکیفیت و در کلاس کاربردهای صنعتی با تکنولوژی FDB مجهز شده‌اند. فن‌های FDB که در حال حاضر یکی از مدرن‌ترین سیستم‌های یاتاقان را به همراه دارند حتی نسبت به فن‌های Double Ball Bearing عمر بیشتر و البته نویز صوتی به‌مراتب کمتری دارند. همچنین به لطف کنترلر فن فوق‌العاده هوشمند در نظر گرفته شده برای پاورهای نسل جدید UK PLUS، نویز صوتی این مدل‌ها تا حدود %70 الی %80 توان نامی پاور بسیار پایین بوده و در این محدوده عملاً هیچ صدایی از فن پاور به گوش کاربر نخواهد رسید.

نسل جدید هیت سینک های خنک کننده در بخش خروجی

به دلیل استفاده از ماسفت های مدرن و فوق‌العاده پربازده (Low-RDS(on از نوع SMD در شاخه 12V+ خروجی و تعبیه آن‌ها در بخش پشتی PCB دفع حرارت با روش‌های متداول امکان پذیر نخواهد بود. به همین جهت برای این امر هیت سینک های مخصوص و جدیدی در نظر گرفته شده تا حرارت منتقل شده به PCB در سریع‌ترین زمان و با بیشترین بازدهی ممکن به طرف دیگر PCB منتقل و توسط جریان هوای ایجاد شده فن دفع شود.

62 ماه گارانتی و 10 سال خدمات پس از فروش

شرکت پردیس صنعت سیاره سبز (GREEN) به‌پاس تقدیر و ارج نهادن به مشتریان بی‌نظیر، محترم و فهیم محصولات این شرکت و به‌واسطه عملکرد استثنایی و کیفیت ساخت مثال زدنی پاورهای سری UK PLUS گارانتی این سری از پاورهای میان رده خود را از 37 ماه (در سری نسل قبل UK) به 62 ماه افزایش داده است. همچنین گارانتی گرین آماده است که تا 10 سال خدمات پس از فروش این سری از پاورها را به مشتریان محترم این شرکت ارائه دهد.

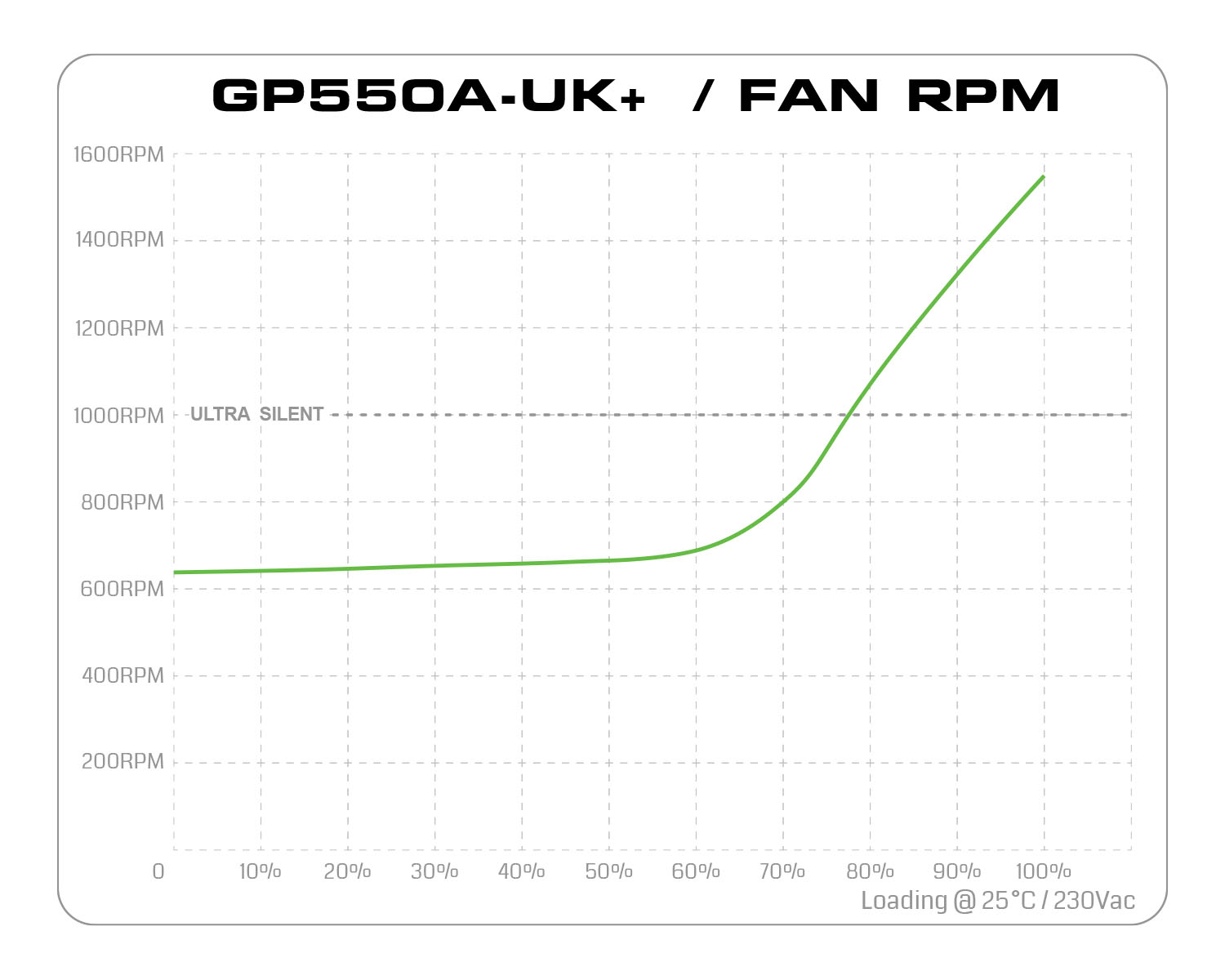

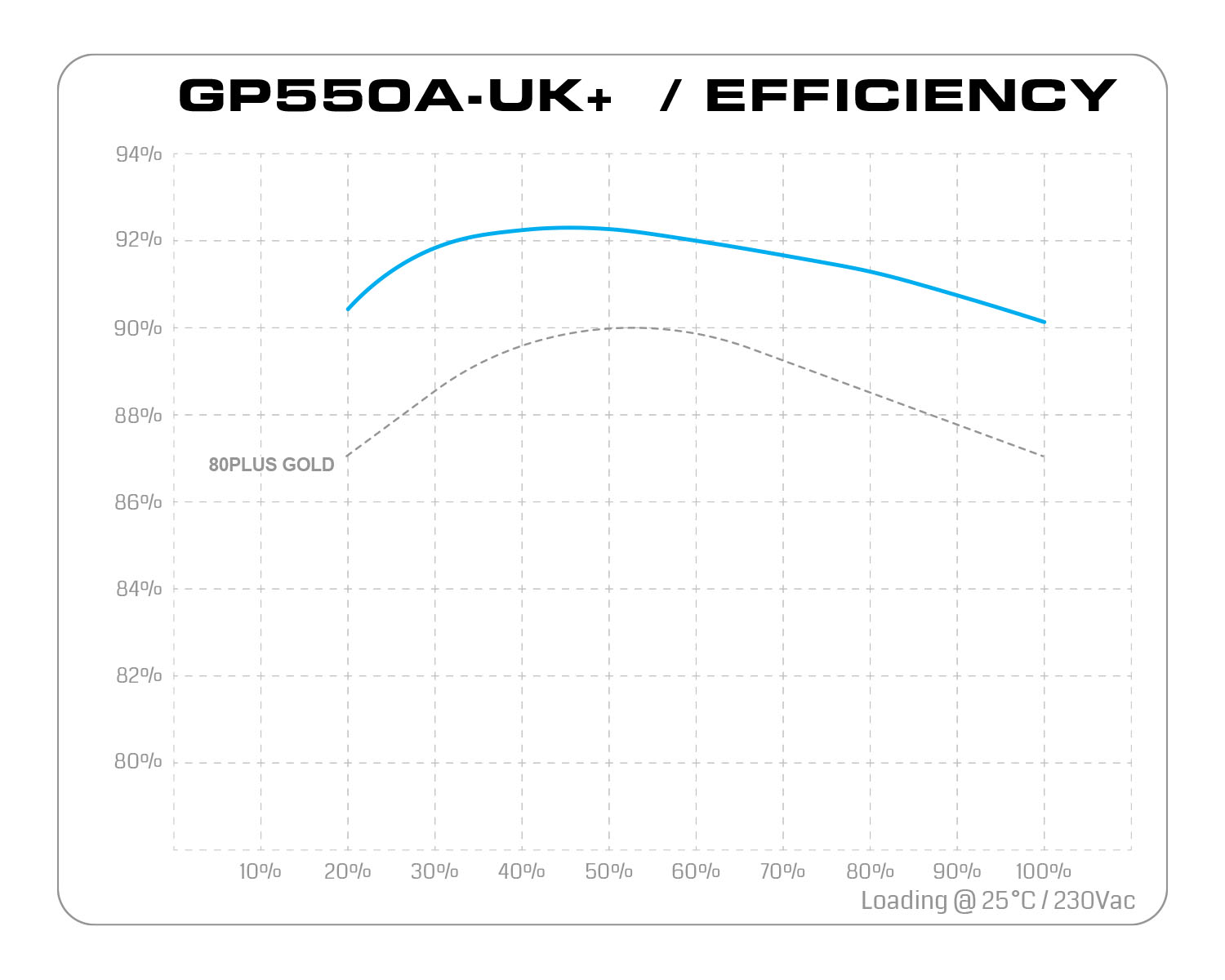

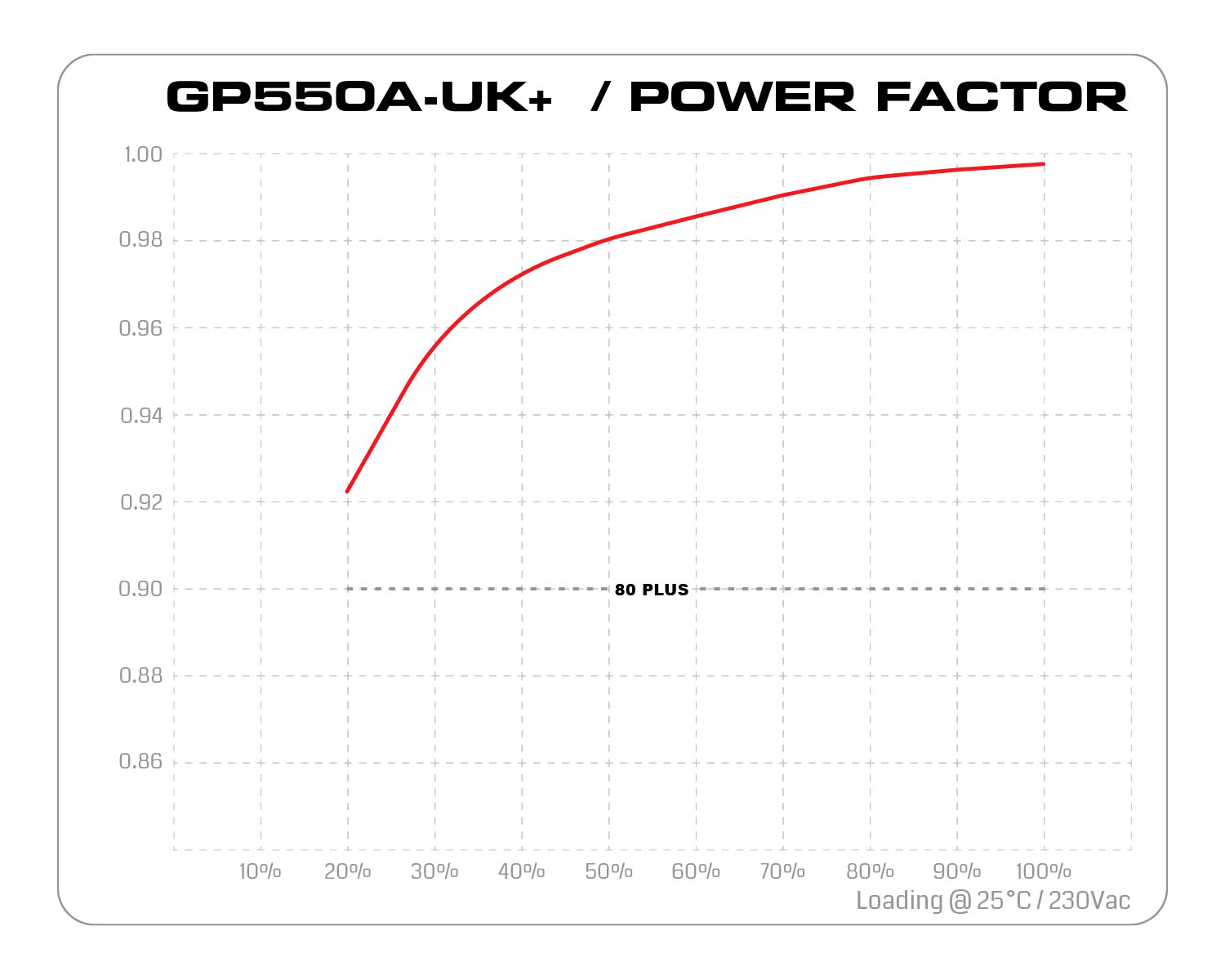

نمودار راندمان مصرف انرژی، ضریب توان و عملکرد فن

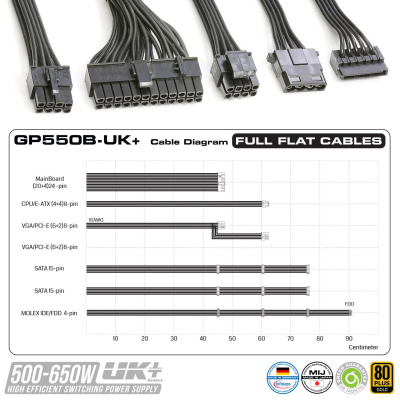

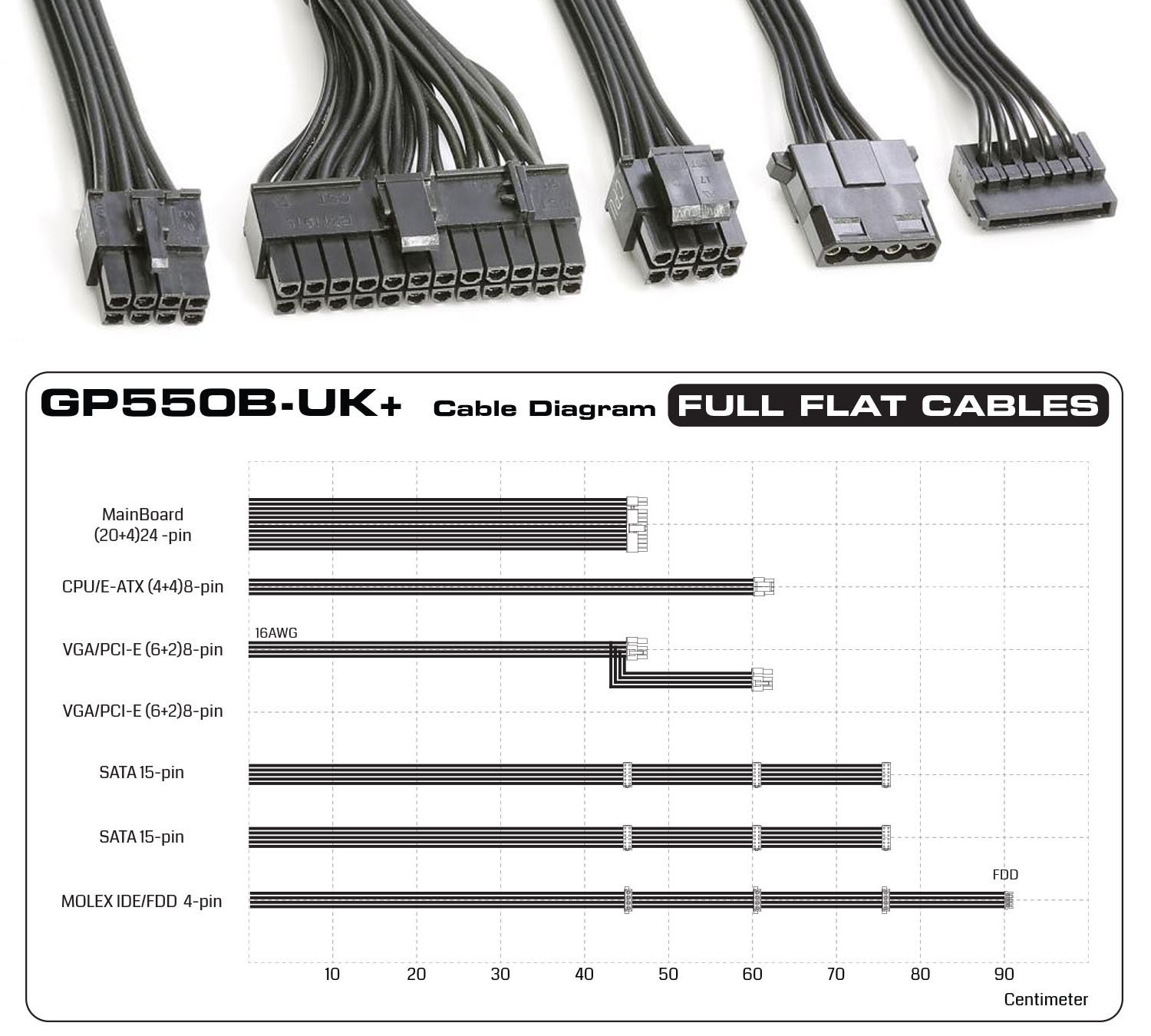

پیکربندی کابل های خروجی

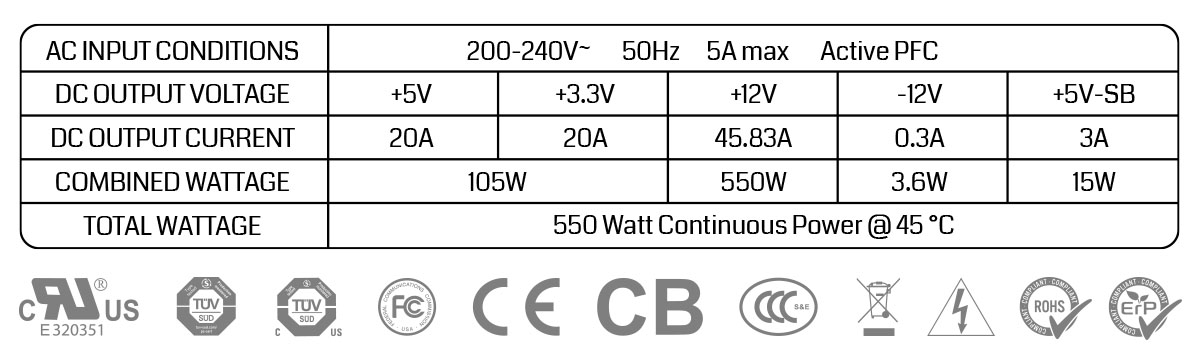

جدول تقسیم جریان و توان شاخه های خروجی

مشخصات کلي

سری محصول UK Plus
مدل GP550A-UK Plus
توان حقیقی خروجی 550W
نوع پاور (Form Factor) ATX PS2
ابعاد بیرونی (طول x عرض x ارتفاع) 86mm x 150mm x 140mm
وزن خالص 1630 گرم
رنگ بدنه مشکی
جنس بدنه SECC
نوع کابل کشی خروجی ثابت
نوع کابل های خروجی تماماً فلت
استانداردهای عمومی FCC, CE, CB, cTUVus, TUV, CCC, Wee

مشخصات فنی

ویرایش استاندارد ATX 12V v2.4
گواهینامه 80Plus 80PLUS GOLD
محدوده ولتاژ ورودی 200-240Vac RMS
حداکثر جریان ورودی 5.0A
محدوده رطوبت کاری 90% – 20%
دامنه دمای کاری 0°C – 45°C
دامنه فرکانس کاری 47Hz – 63Hz
دامنه راندمان مصرف انرژی ( 230V AC) 92.5% – 90%
میانگین راندمان مصرف انرژی (230V AC) 91%
مصرف انرژی در حالت آماده به کار (ErP Ready (
نوع مدار اصلاح ضریب توان (PFC) Active PFC
میزان اصلاح ضریب توان بیشتر از 0.95
میزان تحمل وقفه انرژی در ورودی (Hold-Up Time) 16ms @ 80% Load
توپولوژی بخش اولیه Half-Bridge & LLC Resonant Converter
توپولوژی بخش ثانویه Synchronous Rectification & DC-DC converters
مشخصات خازن های ورودی الکترولیت تماماً ژاپنی از نوع 105C
مشخصات خازن های خروجی جامد و الکترولیت تایوانی از نوع 105C
پروتکشن های محافظتی OCP, OVP, UVP, OPP, SCP, OTP, SIP, NLO
محدوده زمانبندی سیگنال P.G 100ms – 500ms
میانگین عمر مفید (MTBF) 100.000hrs @ 25°C, 230Vac, 50Hz
نوع و ابعاد فن (120mm FDB Technology (Fluid Dynamic Bearing

تعداد کانکتورهای برق خروجی

MB 20+4 Pin 1 عدد
CPU 12V 4+4 Pin 1 عدد
PCI-e 6+2 Pin 2 عدد
SATA 6 عدد
4Pin Molex 3 عدد
فلاپی / FDD 1 عدد

جریان و توان شاخه های خروجی

توان شاخه 12V+ 550W
برآیند توان شاخه های 5V+ و 3.3V+ 105W
حداکثر جریان خروجی شاخه 12V+ 45.8A
حداکثر جریان شاخه 5V+ 20A
حداکثر جریان شاخه 3.3V+ 20A
حداکثر جریان شاخه 5V/SB+ 3.0A
حداکثر جریان شاخه 12V- 0.3A

گارانتی و خدمات پس از فروش

مدت زمان گارانتی 62 ماه گارانتی و 10 سال خدمات پس از فروش

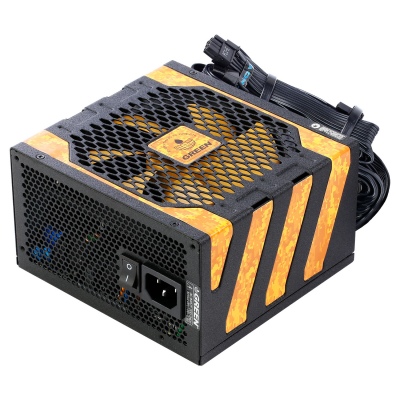

گالری تصاویر GP550A-UK Plus

راهنمای نصب (User Manual)
کتابچه حاوی راهنمای نصب و مشخصات فنی
حجم : 8.97MB

جدول مقایسه مشخصات فنی منابع تغذیه
جدول کامل مقایسه مشخصات فنی منابع تغذیه (پاور) گرین
حجم : 2.02MB

جداول راهنمای محاسبه گر توان مصرفی
جداول راهنمای توان مصرفی قطعات سخت افزاری
حجم : 1.72MB

کاتالوگ محصولات گرین
کاتالوگ کامل تمامی محصولات گرین نسخه Q3-2020
حجم : 52.1MB

• تاریخ اتمام گارانتی منابع تغذیه سوئیچینگ بر روی برچسب بارکد شماره سریال دستگاه (نصب شده بر روی پاور و جعبه محصول) درج شده است و ملاک گارانتی گرین جهت پشتیبانی خدمات پس از فروش تنها همان تاریخ ذکر شده است.

• هرگونه مخدوش شدن و یا دست‌کاری بارکد، شماره سریال دستگاه و یا برچسب پلمپ گارانتی پاور را از درجه اعتبار ساقط خواهد کرد.

• شرایط محیطی استفاده از منابع تغذیه سوئیچینگ نظیر محدوده دما، رطوبت و تهویه اصولی بر روی برچسب مشخصات فنی و دفترچه راهنما درج شده است. عملکرد پاور خارج از شرایط ذکر شده موجب ابطال گارانتی خواهد شد.

• هر گونه ضایعه فیزیکی مانند آب شدن و دفرمه شدن کانکتورها، سوختگی و قطع شدن سیم‌ها، دفرمه شدن و رنگ پریدگی باکس فلزی که به سبب حمل و نقل و بهره برداری غیراصولی ایجاد شده باشد موجب ابطال گارانتی می‌گردد.

• گارانتی منابع تغذیه سوئیچینگ فقط شامل نقایص فنی ناشی از عملیات تولید پاور است، عیوب فنی که ناشی از باز شدن درب پاور توسط افراد غیرمجاز، دست‌کاری در مدارات داخلی، عدم تناسب توان خروجی پاور با سخت افزار مصرفی و نصب باز در مکان و شرایط غیراستاندارد و … به وجود آمده باشد، شامل خدمات گارانتی نمی‌گردد.

• هرگونه آسیب ناشی از ضربه، حوادث طبیعی، آتش سوزی، نوسانات برق شهری، صدمات فیزیکی، ورود مایعات شامل گارانتی نمی‌باشد.

• هرگونه صدمات فیزیکی، خرابی و آسیب دیدگی ناشی از بهره برداری غیراصولی توسط نرم افزارها و سخت افزاری‌های غیرمتعارف و خارج از مشخصات فنی پاور مانند کاربردهای صنعتی غیر کامپیوتری (نظیر تابلوهای LED) و استخراج ارزهای الکترونیکی (ماینینگ) موجب ابطال گارانتی خواهد شد.

• در صورت آسیب دیدگی کلی سیستم، بنا به تشخیص کارشناسان گرین گارانتی فقط شامل ارائه خدمات به پاور خواهد شد و سایر قطعات سخت افزاری و اطلاعات ذخیره شده کاربر مشمول خدمات گارانتی نخواهند بود.

• در پاورهای تمام ماژولار و نیمه ماژولار هر یک از مدل‌ها دارای کابل‌های مخصوص و منحصر به خود می‌باشند، جایگزین کردن کابل‌ها با نمونه‌های متفرقه و تائید نشده توسط کارشناسان گرین و یا استفاده از کابل‌های سری و مدل‌های مختلف پاورهای گرین بر روی یکدیگر موجب ابطال گارانتی خواهد شد.

• هرگونه تغییر در مشخصات دستگاه و باز شدن آن توسط افراد غیرمجاز، گارانتی را از درجه اعتبار ساقط می‌سازد.

• با توجه به رشد و توسعه سریع قطعات رایانه‌ای، در صورت موجود نبودن مدل اصلی دستگاه، مدل‌های جایگزین با احتساب اختلاف قیمت روز ارائه می‌گردند.

• حمل پاور معیوب به نمایندگی‌های فروش و یا دفتر خدمات گارانتی جهت تعویض (با توجه به شرایط گارانتی)، تعمیر و یا تست کامل فنی بر عهده خریدار می‌باشد.

1. لطفاً از اتصال صحیح کابل برق و روشن بودن دکمه روشن و خاموش تعبیه شده در پشت پاور اطمینان حاصل نمایید.

2. لطفاً از اتصال صحیح و کامل تمامی کابل‌ها و هم چنین جهت صحیح کانکتورها به سیستم خود اطمینان حاصل نمایید.

3. از عدم وجود اتصال کوتاه در قطعات اطمینان حاصل نمایید. برای این کار هر بار یکی از قطعات سیستم را از مدار خارج نمایید.

4. در صورتی که یکی از موارد بالا برای شما اتفاق افتاد، منبع تغذیه را به مدت 2 دقیقه از مدار خارج و به وضعیت خاموش ببرید. سپس منبع تغذیه را دوباره وارد مدار کنید.

5. در صورتی که با رعایت هیچ یک از موارد بالا، پاور قادر به روشن کردن سیستم نبود، با بخش خدمات پس از فروش GREEN تماس حاصل فرمایید.

برای این منظور از منوی بالای وب سایت بر روی بخش “محاسبه گر پاور” گرین کلیک کنید. سپس مشخصات فنی قطعات خود را انتخاب کنید. در نهایت این سامانه پاور مناسب و سازگار با سیستم شما را معرفی می کند.

تست کامل سلامت منابع تغذیه سوئیچینگ نیاز به تجهیزات تخصصی و نیروی متخصص آموزش دیده دارد. با استفاده از ترفند زیر می توانید از سلامت اولیه پاور خود اطمینان حاصل نمایید:

– ابتدا تمامی کانکتورهای پاور را از سیستم جدا کنید. سپس پاور مورد نظر را به برق شهر متصل کرده و کلید پاور پشت پاور را روشن کنید. در ادامه سیم سبز (پین شماره 15) و یکی از سیم های مشکی (پین شماره 16) کانکتور 24 پین پاور را با استفاده از یک تکه سیم به یکدیگر متصل کنید. اگر فن پاور روشن شد ظاهراً پاور شما سالم است.

– برای ولتاژ 12V+ (سیم های زرد رنگ) حداکثر %5± مقدار نامی: 12.6V+ تا 11.4V+

– برای ولتاژ 5V+ (سیم های قرمز رنگ) حداکثر %5± مقدار نامی: 5.25V+ تا 4.75V+

– برای ولتاژ 3.3V+ (سیم های نارنجی رنگ) حداکثر %5± مقدار نامی: 3.47V+ تا 3.14V+

– برای ولتاژ 5VSB+ (سیم بفنش رنگ) حداکثر %5± مقدار نامی: 5.25V+ تا 4.75V+

– برای ولتاژ 12V- (سیم آبی رنگ) حداکثر %10± مقدار نامی: 10.8V- تا 13.2V-

بله. به لطف مدار Active PFC و پروتکشن های در نظر گرفته شده در بخش ورودی پاورهای گرین هیچ نوع نگرانی جهت اتصال این نوع یو پی اس ها به تمامی مدل های پاورهای گرین وجود نخواهد داشت.

خیر. اکیداً از اتصال کابل های مدل های مختلف بر روی سایر مدل ها خودداری کنید. نوع آرایش پین ها، قطر سیم ها و آلیاژ فلز کانکتورها در خانواده های مختلف پاورهای گرین منحصر به فرد می باشد. فقط از کابل های تعبیه شده درون جعبه پاور و یا از کابل های مورد تایید واحد خدمات پس از فروش گرین استفاده کنید.

خیر. اغلب رایزرهای PCIe موجود در بازار حتی بیش از استانداردهای تعیین شده برای PCIe x16 (حدود 75W) انرژی منتقل می کنند. این در حالی است که طبق استانداردهای تعین شده ATX، کانکتورهای SATA و molex حداکثر توانایی انتقال 54W توان را دارا هستند. این بدان معناست که 21W بار بیشتر به این کانکتورها اعمال می شود و همین امر باعث ایجاد مشکلات عدیده برای کاربر خواهد شد.

کانکتور برق پردازنده (E-ATX) در تمامی پاورهای گرین از نوع 4+4 پین می باشد که به واسطه یک سوکت مخصوص به یکدیگر متصل شده اند. برای جدا کردن این سوکت کافی است سوکت را از دو طرف به سمت بیرون بکشید.

این پین خالی مربوط به ولتاژ 5V- می باشد. این ولتاژ در پاورهای دارای استاندارد ATX12V v2.01 و بالاتر حذف شده است. در نتیجه تمامی پاورهای مدرن و جدید فاقد این پین می باشند.

در این ویدئو به صورت کامل دلایل و راه حل های رفع این مشکل تشریح شده است:

https://www.aparat.com/v/1gxWG

– در صورت که ساکن تهران هستید دستگاه معیوب خود را همراه با تمامی متعلقات و جعبه به واحد خدمات پس از فروش گرین به آدرس زیر ارسال کنید:

• تهران، خیابان سمیه، بین خیابان سپهبد قرنی و خیابان استاد نجات الهی (ویلا)، جنب دادگاه شهید بهشتی، شماره 215 ساختمان سبز

– در صورتی که ساکن شهرستان هستید در صفحه “نمایندگان” نزدیک ترین نماینده خدمات پس از فروش به محل سکونت خود را پیدا کنید و دستگاه معیوب را به نمایندگی مورد نظر تحویل دهید.
