توضیحات

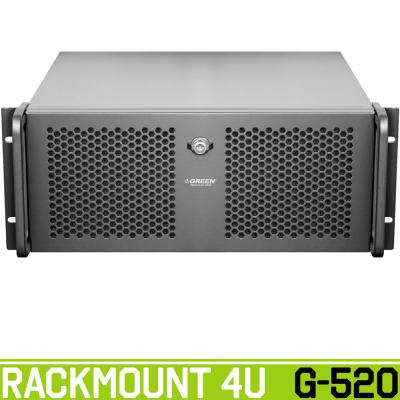

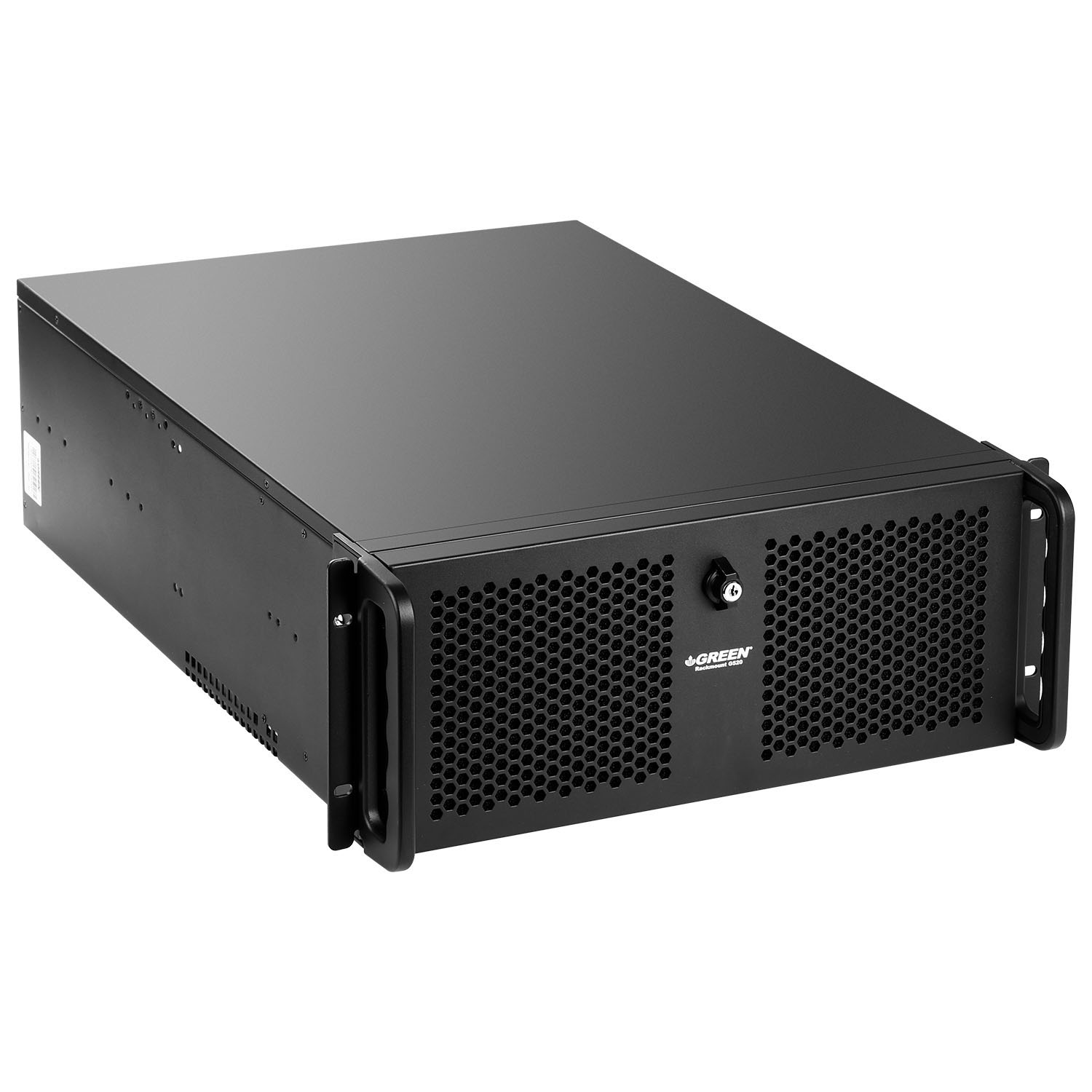

G520-4U Rackmount

قابلیت نصب انواع مادربرد های با ابعاد EEB, E-ATX,CEB، سیستم کولینگ قدرتمند به واسطه همراه داشتن 4 عدد فن با ابعاد 120/80mm از نوع بلبرینگی، اسکلت و بدنه بسیار مستحکم از ورق با آلیاژ و ضخامت 1.0mm Full SECC و درب پنل جلویی مجهز به فیلتر ضد گرد و غبار با قابلیت جدا شدن آسان به همراه قفل از مهم ترین مخصوصیات کیس رکمونت G-520 محسوب می شود.

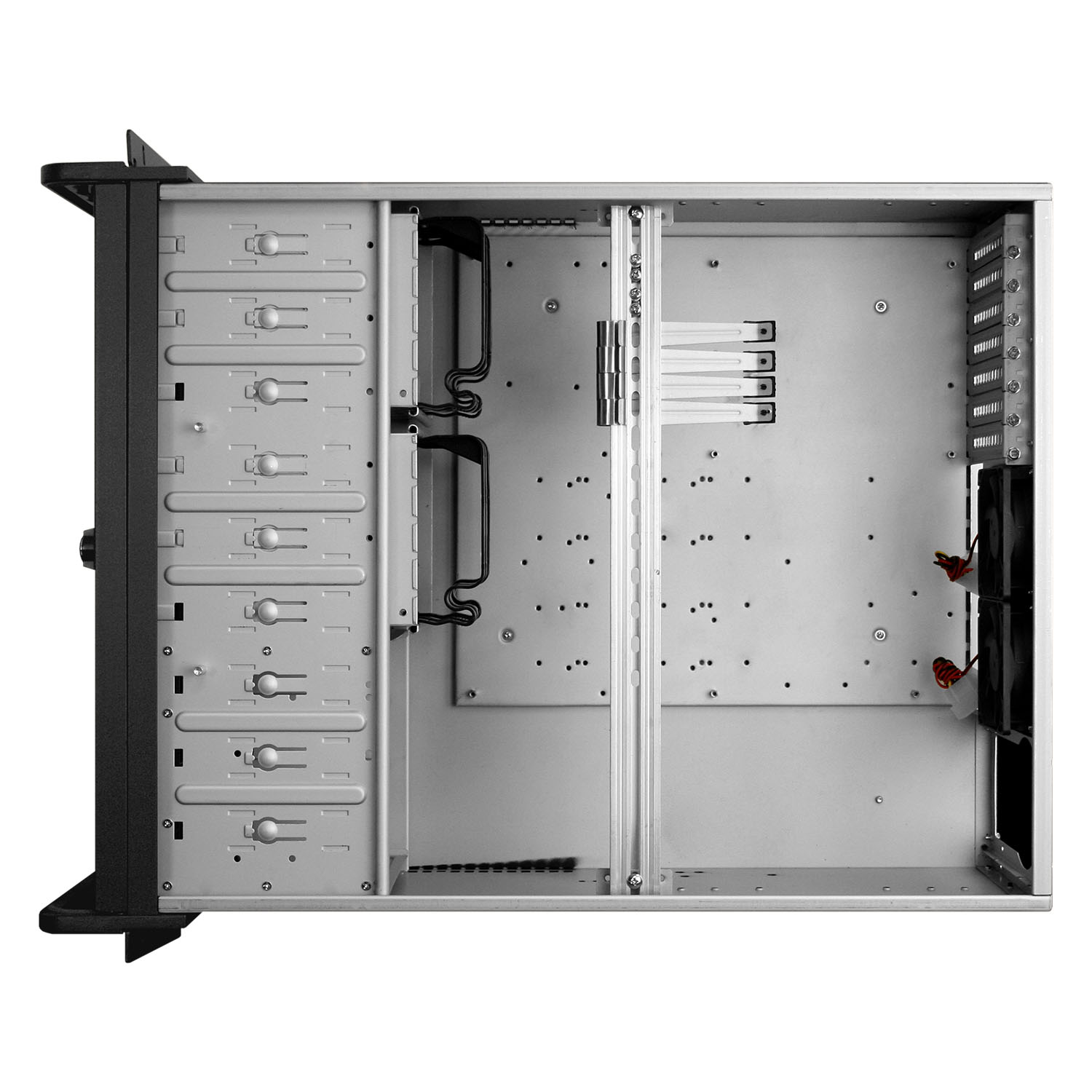

فضای داخلی گسترده به همراه 4 عدد فن نصب شده
اسکلت و بدنه بسیار مستحکم به واسطه ورق با آلیاژ و ضخامت 1.0mm Full SECC
قابلیت نصب ایر کولر پردازنده تا ارتفاع حداکثر 150mm
بهره مندی از 7 عدد اسلات توسعه خروجی
برخورداری از 2 پورت USB 2.0 در پنل جلویی
دارای براکت مخصوص نگه دارنده کارت های PCI بلند

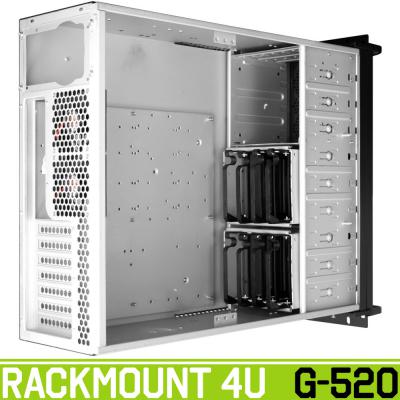

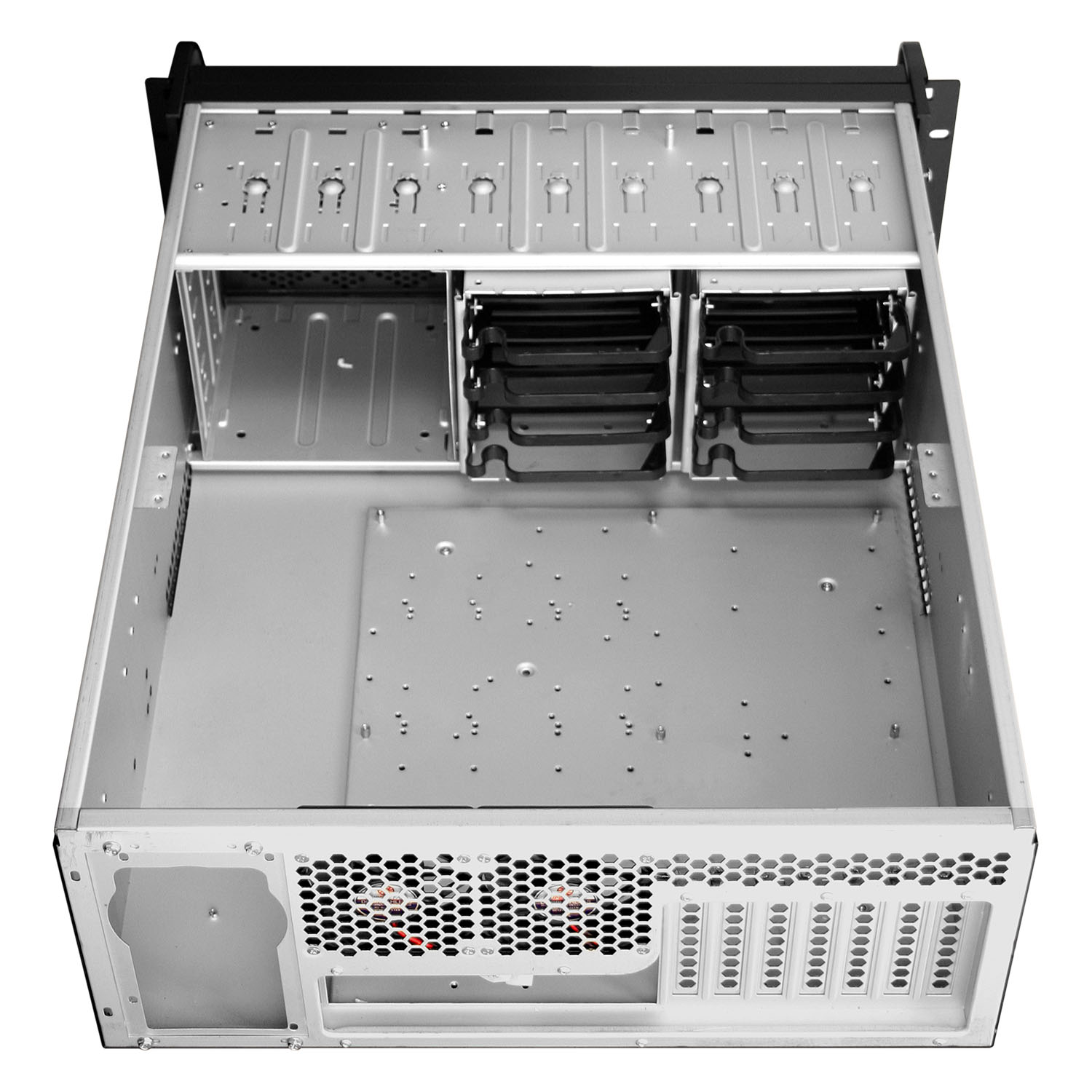

قابلیت نصب 8 عدد هارد “3.5 و 3 عدد درایو نوری “5.25
مجهز به فیلتر ضد گرد و غبار قابل شست و شو در مجرای ورودی هوا
قابلیت نصب منابع تغذیه (پاور) با استاندارد ATX PS2 و Mini Redundant

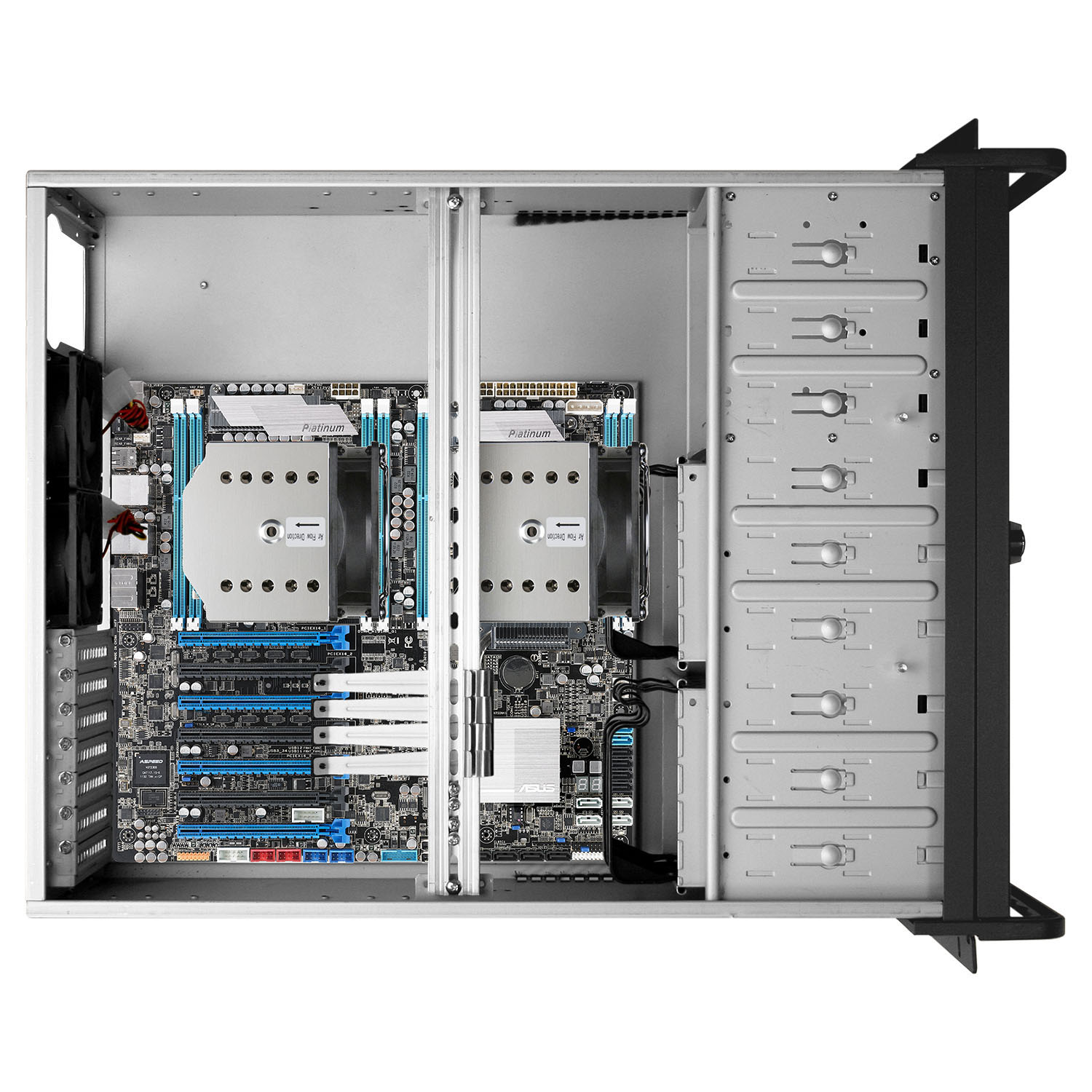

کیس G-520 دارای قابلیت پشتیبانی از مادربردهای سرور از سایز “ATX 12″x9.6 الی “EEB/EATX 12″x13 می باشد و شما قادر خواهید بود تا هشت عدد هارد دیسک در سایز متداول 3.5 اینچی را برروی این کیس نصب نمایید.

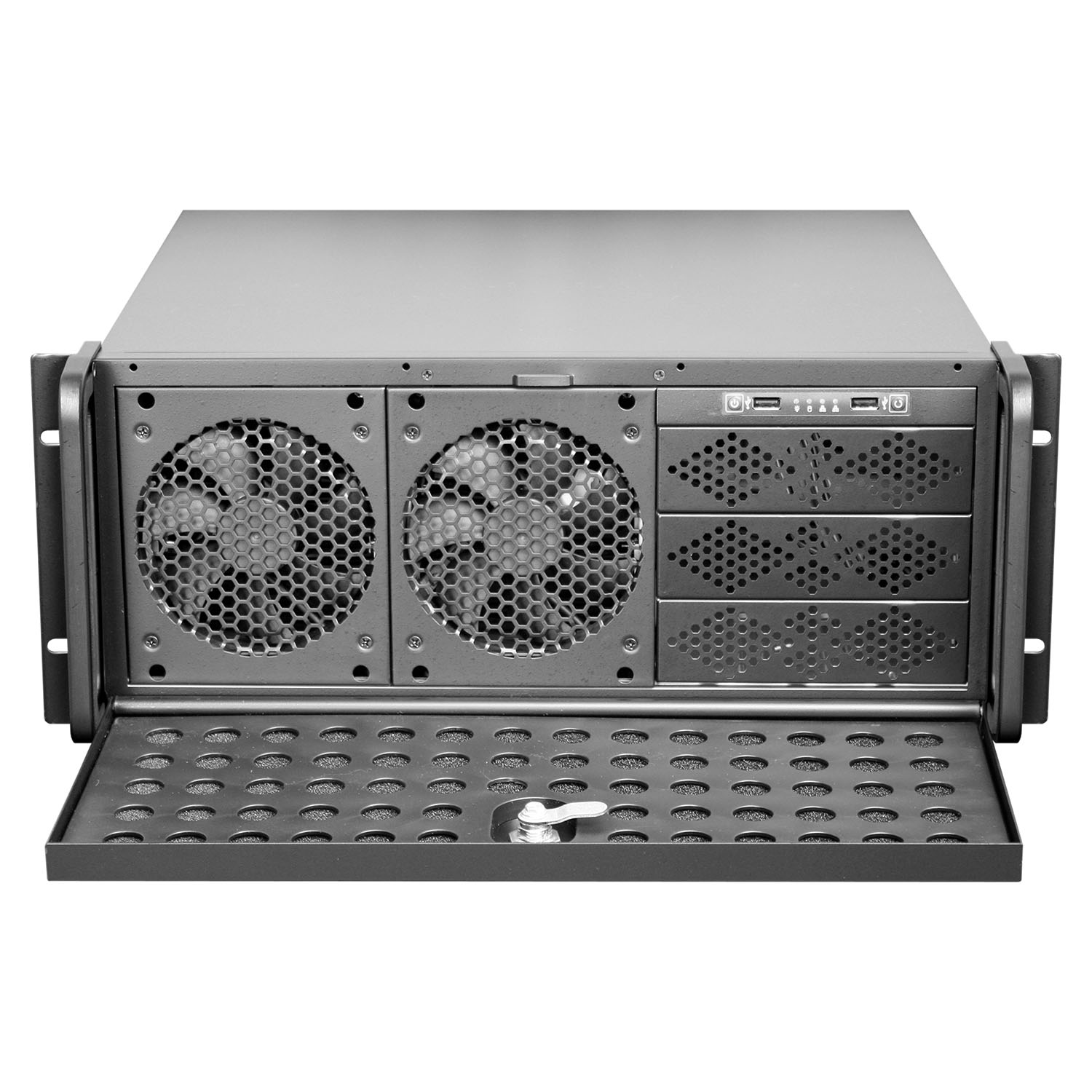

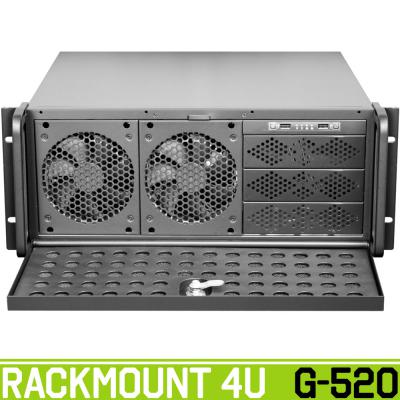

رکمونت 4 یونیت G520 از منظر کولینگ و به واسطه در اختیار داشتن چهار عدد فن ، دارای شرایط بسیار مناسبی است. به گونه ای که دو عدد فن 120mm در قسمت جلوی این کیس تعبیه شده است تا هوای خنک را به داخل کیس هدایت نماید و برای خروج هوای گرم از انتهای کیس نیز دو عدد فن دور بالا در سایز 80mm در نظر گرفته شده است.

رکمونت G520 در قیاس با رکومنت G480 دارای امکانات بیشتر و قابلیت های فنی بهتری می باشد. به گونه ای که G520 از نظر ابعاد دارای فضای بزرگتر جهت پشتیبانی از مادربردهای EEB/E-ATX و از نظر کولینگ نیز دارای یک عدد فن 120mm بیشتر در قسمت جلو می باشد. همچنین کیس G520 قادر به پشتیبانی از هشت عدد هارد می باشد که این رقم، معادل دو برابر تعداد هاردهای قابل نصب برروی کیس G480 می باشد.

همچنین کیس رکمونت G520 دارای ابزار آلات نصب سریع درایو نوری (ODD) و هارد دیسک (HDD) می باشد. همچنین شما شاهد استقرار یک عدد عایق اسفنجی غبار برروی لایه میانی درب جلوی کیس G520 خواهیئد بود که دارای قابلیت جابجایی جهت سرویس و غبار روبی دوره ای می باشد. ضمن اینکه درب جلوی این کیس دارای قابلیت قفل شدن جهت امنیت سخت افزاری است.

اما نهایتاً مهمترین و جذاب ترین بخش معرفی این کیس رکمونت G520 مربوط به قیمت مناسب آن می باشد که با توجه به امکانات و توانمندی های این کیس، جای هیچگونه بحثی را در انتخاب رکومنت G520 برای سیستم های سرور پایه ، باقی نخواهد گذاشت.

مشخصات فیزیکی

مدل	G520
نوع اسکلت	Rackmount – 4U
تعداد یونیت	4U
ابعاد بیرونی (طول x عرض x ارتفاع)	178mm x 430mm x 550mm
ابعاد بیرونی همراه با دسته (طول x عرض x ارتفاع)	178mm x 480mm x 600mm
حداقل عمق رک قابل نصب	70cm
وزن خالص	12500 گرم
رنگ بیرونی	مشکی
رنگ داخل	نقره ای
جنس بدنه	1.0mm Full SECC Chassis
نوع منبع تغذیه قابل نصب	ATX PS2 PSU , Mini Redundant

مشخصات فنی

تعداد اسلات های توسعه	7 عدد
فضای نصب مادربرد	“Mini-ITX – 6.7” x 6.7 , “micro-ATX – 9.6” x 9.6 , “ATX – 12” x 9.6 , “SSI CEB – 12” x 10.5 , “E-ATX – 12” x 13 , “SSI EEB – 12” x 13
فضای نصب کارت گرافیک	320mm
پشتیبانی از پیکربندی های SLI / CrossFireX	2Way
فضای نصب ایر کولینگ	150mm
فضای نصب پاور (منبع تغذیه)	بدون محدودیت
فضای نصب درایو نوری “5.25 (ODD)	3 عدد
فضای نصب تجهیزات “3.5	8 عدد
پورت های پنل جلو	2x USB 2.0

سیستم کولینگ

تعداد و نوع فیلترهای ضد گرد و غبار	مجهز به فیلتر قابل شست و شو در مجرای ورودی هوا
حداکثر تعداد فن قابل نصب	4 عدد
تعداد فن های نصب شده	4 عدد
قابلیت نصب فن (پشت کیس)	(نصب شده) 2x 80mm
قابلیت نصب فن (جلوی کیس)	(نصب شده) 2x 120mm

مشخصات فنی فن های نصب شده بر روی کیس

ابعاد فن (ارتفاع x عرض x طول)	120mm x 120mm x 25mm \| 80mm x 80mm x 25mm
تکنولوژی هسته فن	Ball Bearing
حداکثر سرعت چرخش	120mm: 1200RPM ±10% \| 80mm: 2500RPM ±10%
محدوده ولتاژ کاری فن	5V – 13.0V – DC
حداکثر جریان ورودی فن	120mm: 0.12A \| 80mm: 0.22A

گارانتی و خدمات پس از فروش

مدت زمان گارانتی	24 ماه گارانتی توسعه شبکه آداک

گالری تصاویر G520-4U Rackmount

فاکتورهای اصلی انتخاب یک کیس مناسب چه مواردی می باشد؟

فاکتورهای زیادی در انتخاب یک کیس مناسب دخیل می باشند.

*امکان نصب استاندارد و راحت قطعات

*خنک سازی و کولینگ مناسب سیستم

*استحکام و پایداری متناسب با قطعات داخلی

*امکانات جانبی همچون درگاه های ورودی خروجی کیس

*تناسب ظاهری و عملکردی با محل استفاده سیستم(اداری، خانگی، گیمینگ، سرور و صنعتی)

اهمیت استفاده از کیس های استاندارد به جای کیس های غیر استاندارد ارزان قیمت بازار در چیست؟

از موارد منفی کیس های غیر استاندارد می توان به موارد زیر اشاره کرد :

*تداخل امواج الکترومغناطیسی

*عدم امکان نصب صحیح قطعات در داخل کیس های غیر استاندارد

*عدم استحاکم پنل و بدنه کیس

*عدم بکارگیری پورت HD در خروجی صدا و درگاه های ورودی خروجی غیر استاندارد

*با وجود ذکر پورت USB2.0 بر روی کیس اغلب کیس های ارزان قیمت بازار دارای پورت USB1.1 می باشند

*عدم یکسان سازی گراندها در سیستم یکپارچه کیس و امکان بروز خرابی در صورت وجود مشکل در برق ورودی سیستم

*عدم تهویه مناسب قطعات

چگونه متوجه شوم کارت گرافیک سیستم مورد نظرم امکان نصب در داخل کیس انتخابی را دارا می باشد؟

با مراجعه به جدول مشخصات فنی کیس(حداکثر طول کارت گرافیک) و تطابق عدد درج شده در جدول مشخصات فنی با ابعاد ذکر شده توسط تولید کننده اصلی کارت گرافیک

چگونه متوجه شوم سیستم خنک کننده پردازنده سیستم مورد نظرم امکان نصب در داخل کیس انتخابی را دارا می باشد؟

با مراجعه به جدول مشخصات فنی کیس (حداکثر ارتفاع خنک کننده و امکان نصب واترکولینگ) و تطابق عدد درج شده در جدول مشخصات فنی با ابعاد ذکر شده توسط تولید کننده اصلی خنک کننده

چگونه متوجه شوم منبع تغذیه (پاور) سیستم مورد نظرم امکان نصب در داخل کیس انتخابی را دارا می باشد؟

با مراجعه به جدول مشخصات فنی کیس(حداکثر طول پاور) و تطابق عدد درج شده در جدول مشخصات فنی با ابعاد ذکر شده توسط تولید کننده اصلی پاور

چگونه متوجه شوم تعداد دستگاه های ذخیره سازی(هارد، درایوهای جامد و نوری) مورد نظرم امکان نصب در داخل کیس انتخابی را داراست؟

با مراجعه به جدول مشخصات فنی و تطابق عدد درج شده با تعداد دستگاه های ذخیره سازی مورد نظر

آیا کیس گرین دارای گارانتی می باشد؟

* گارانتی فیزیکی کیس:

همانطور که می دانید آسیب فیزیکی هیچ قطعه سخت افزاری شامل گارانتی نخواهد بود و گارانتی فیزیکی کیس فقط برای محصولات نو و تا قبل از اسمبل سیستم برروی آن است. بنابراین توصیه می شود حتما در حضور فروشنده نسبت به رویت فیزیکی کیس اقدام نموده و از سلامت بدنه ظاهری آن مطمئن شوید.

* گارانتی قطعات الکترونیکی و مکانیکی کیس:

اما ممکن است برخی اجزای الکترونیکی و مکانیکی کیس را نتوانید از طریق مشاهده، نسبت به سلامت و عملکرد صحیح آنها مطمئن شوید. بنابراین تمام قطعات الکترونیکی کیس های گرین شامل پورت های USB و Audio و همچنین قطعات مکانیکی شامل فن های از پیش نصب شده کیس، به مدت زمان 24 ماه از تاریخ تولید، شامل گارانتی گرین خواهند بود. لازم به ذکر است که گارانتی این قطعات الکترونیکی و مکانیکی، شامل آسیب فیزیکی آنها نخواهد شد.

در صورتی که کیس گرین را خریداری کردم و بدنه کیس دارای ضربه خوردگی و یا هرگونه اشکال دیگری بود چه کنم؟

به دلیل عدم امکان بررسی مشکل پیش آمده که در سیستم حمل نقل داخلی شرکت به وجود آمده یا توسط خریدار محترم، حتما توصیه می شود در حضور فروشنده نسبت به رویت فیزیکی کیس اقدام نموده و از سلامت بدنه ظاهری آن مطمئن شوید. در غیر این صورت، ارایه خدمات به کیس های آسیب دیده فیزیکی، شامل هزینه و احتمالا زمان تامین قطعه خواهد شد.

چگونه متوجه شوم جهت فن ها برروی کیس به شکل صحیح است؟

جهت نصب فن ها به صورت پیش فرض توسط گرین بر روی کیس به شکل صحیح می باشد، اما در صورتی که خودتان قصد جابجایی و یا افزود فن به کیس را دارید توجه به نکات زیر ضروری می باشد:

*جهت ورودی هوای خنک از جلو، روی درب اصلی کیس و کف کیس می باشد

*جهت خروجی هوای گرم از پشت و سقف کیس می باشد

*در تمامی فنهای استاندارد در پشت فن برچسب مشخصات فنی و نام فن ذکر شده که خروجی و جهت جریان فن به این سمت می باشد

چگونه فن های کیس را می بایستی به سیستم متصل کنم؟

به شکل کلی سه دسته سوکت برای اتصال فن های کیس وجود دارد: الف) سوکت 3 پین ب) سوکت 4 پین PWM ج) سوکت 4 پین مولکس

سوکت 3 پین و 4 پین PWM را می بایستی به مادربرد خود متصل نمایید یا در صورت وجود فن کنترلر برروی کیس می بایستی به فن کنترلر کیس متصل شود و در این دو مدل امکان کنترل دور فن توسط مادربرد و یا فن کنترلر وجود دارد

مدل 4 پین مولکس به شکل مستقیم به پاور سیستم متصل می شود و امکان کنترل دور فن وجود ندارد

در صورت بروز مشکل خاص و یا سیستم و قطعات خاص و عدم امکان انتخاب کیس مناسب چه باید کرد؟

در صورتی که با مورد خاصی برخورد کردید که در آن امکان انتخاب کیس مناسب را نداشتید، می توانید با شماره تلفن های شرکت توسعه شبکه آداک و یا شماره همراه واتس آپ ۰۹۰۳۱۲۳۳۶۰۷ و یا شماره های ۷۷۶۱۶۳۵۰-۷۷۶۱۶۳۵۵-۷۷۶۱۶۳۸۳-۰۲۱ تماس حاصل نمایید و کارشناسان ما پاسخگوی سوالات شما در این زمینه می باشند.
