رک و کاربرد آن در شبکه‌های کامپیوتری و اتاق سرور

دسته بندی ها :
رک و کاربرد آن در شبکه‌های کامپیوتری و اتاق سرور

رک و کاربرد آن در شبکه‌های کامپیوتری و اتاق سرور



رک محفظه‌ای از جنس فلز فولاد نورد سرد است با ضخامت‌های مختلف (۱.۸ میلیمتر تا ۲ میلیمتر) که برای نگهداری و محافظت

رک و کاربرد آن در شبکه‌های کامپیوتری و اتاق سرور

 از تجهیزات مورد استفاده در شبکه‌های محلی در ارگان‌ها ،سازمان‌ها ،شرکت‌های خصوصی و دولتی و یا حتی در منازل نیز مورد استفاده قرار می‌گیرد.

برای منازل و شرکت‌های کوچک از رک ارتفاع کمتر استفاده میشود. بسته به تعداد و حجم لوازم داخلی برای نمونه برای یک عدد سوئیچ و یک عدد DVRیا NVR از رک دیواری استفاده میشود.

حال تعداد کامپیوترها بیشتر شده و نیاز راه اندازی شبکه به سرور و دستگاه‌های ذخیره‌ساز و UPS و … نیز بیشتر میشود بنابراین رک ایستاده مناسب این لوازم نیاز است.

رک‌ها به دو گروه رک دیواری و رک ایستاده تقسیم میشوند.

   رک دیواری:

رک 9یونیت عمق 60 تیام ایرک

رک‌های دیواری اغلب برای قرارگیری سوئیچ‌ها استفاده می‌شوند. مودم‌ها و روترها نیز جزو مواردی هستند که در رک‌های دیواری قرار خواهند گرفت.
ارتفاع رک‌های دیواری بین ۴ تا ۹ یونیت در گاهی مواقع هم ۱۲ یونیت متغیر است و ابعاد آن بستگی به کاربری آن نیز دارد.

رک‌های دیواری در عمق ۳۵ و ۴۵ و ۶۰ سانتیمتر تولید می‌شوند.





رک ایستاده:

  • رک و کاربرد آن در شبکه‌های کامپیوتری و اتاق سروررک ایستاده اغلب برای قرار دادن تجهیزات رکمونت از سوئیچ‌های شبکه مدیریتی و یا حتی دسکتاپ، پچ‌پنل ، سرور(کامپیوترهای پرقدرت) دستگاه‌های ذخیره ساز (پشتیبانی گیری از اطلاعات) یو پی اس (UPS)  و تجهیزات مورد نیاز در شبکه‌های LAN & WAN.

  • ارتفاع رک‌های ایستاده از حداقل ۱۲یونیت شروع میشود و حداکثر نیز تا ۴۷ یونیت متغییر است عمق این گونه رک‌ها در ۳ اندازه ۶۰ -۸۰ و ۱۰۰ سانتیمتر طراحی شده البته در برخی از برندها در رک‌های دیتاسنتر عمق ۱۲۰ سانت هم هست.

  • در رک‌های ایستاده کابل شبکه از قسمت بالا و یا پایین وارد رک میشوند بعد از عبور از پچ پنل و اتصال به سوئیچ شبکه نودها به هم وصل شده و کارهای ابتدای انجام شده است.

از تجهیزات داخلی رک میشود به موارد زیر اشاره کرد:

طبقه ثابت رک بسته به عمق رک برای قرار دادن تجهیزات غیر رکمونت

طبقه ثابت

طبقه متحرک رک برای قرار دادن کیبرد و موس و مانتیتور

سینی متحرک

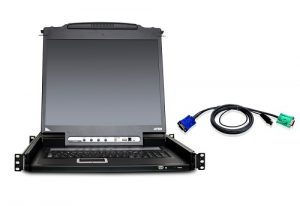

کنسول دراو (مانیتور ، کیبرد و موس تاچ پد )

کنسول مانیتور

کنسول دراو یا مانیتور رکمونت برای مدیریت چند سرور بکار برده میشود که معمولا همراه خود دستگاه KVM SWITCH  هم دارند.

کی وی ام ۸ و ۱۶ پورت میتوانند به ۸ و یا ۱۶ دستگاه سرور متصل شده و هنگام مدیریت سرور تصویر را انتقال دهند.

ارتفاع کنسول‌ها ۱ یونینت در رک است و در مدلهای جدید ماینتور و کیبرد هر کدام ریل جداگانه داشته که داخل رک حرکت میکند.



مدیریت کابل (هدایت کننده کابل)

مدیریت کابل (cable management) چه کاربردی دارد؟

پنل روشناییلایت پنل رک (light panel) پنل روشنایی چه کاربردی دارد؟

فن جهت خنک کردن و جریان هوا داخل رک

بلانک پنل جهت پر کردن قسمت‌های خالی بین تجهیزات

پاور ماژول جهت توزیع برق داخل رک به تجهیزات

چرخ و پایه معمولا در قسمت پایین رک قرار دارد و برای جابجای آسان رک مورد استفاده قرار میگیرد و برای ثابت نگهداشتن رک هم از پایه استفاده میشود.

ساید پنل یا پنل جانبی رک جهت دسترسی راحتتر به تجهیزات داخل رک میتوان از قسمت‌های جانبی استفاده کرد.

درب جلو رک‌ها معمولا شیشه از جنس سکوریت(نشکن) بوده واز قفل‌های چرخشی طرح ریتال جهت امنیت استفاده شده است.

در مواردی نیز درب جلو رک فلزی مشبک تعبیه شده برای گردش بهتر هوا داخل رک.

درب پشت رک نیز از نوع فلزی بوده که بصورت دو لنگه و یا تک لنگه با قفل سوئیچی یا در پاره ای از مدلها قفل چرخشی طرح ریتال است درب پشت رک نیز میتواند بصورت مشبک باشد.

شرکت توسعه شبکه آداک با بهره گیری از کادر مجرب فروش در زمینه ارائه تجهیزات پسیو و اکتیو شبکه ، رک، سرورهای پرقدرت
با گسترش ویترین فروشگاهی از بهترین و بصرفه ترین برندهای معتبر ایران و جهان در خدمت سازمانها و ارگانها و نهادهای دولتی و خصوصی می‌باشد.

از برندهای معتبر رک‌های شبکه بشرح ذیل می‌توان نام برد:

  • جهانی HP

  • متا mata

  • تیام irack

  • پایا سیستم

  • اچ پی آی

  • اچ پی آسیا

  • مبتکر

  • الگونت
